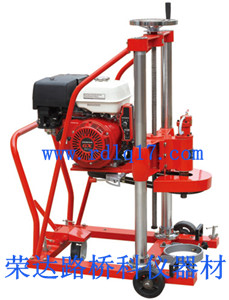

HZ-20型混凝土钻孔取芯机

  •  技术咨询 Telephone counseling
     086-0317-4405653 15612789879
  •  我要选购 Ordering
     086-0317-4405653
  •  产品详细参数:  点击:693次


    HZ-20型混凝土钻孔取芯机、工程钻孔取芯机、路面钻孔机、混凝土钻孔取样机是采用汽油发动机为动力,并配备了人造金刚石薄壁钻头,主要用于公路、机场、港口、码头、大坝等混凝土、沥青路面检测设备,本机能取深度700mm,主要在高等级公路取混凝土、石灰石基础等,进行抗压、抗折试验。另本钻机可对其它非金属脆硬材料,如耐火材料、陶瓷、玻璃、岩石也同样可进行钻孔取芯。
    主要技术参数:
     1本品型号:HZ-20型
    2.大钻孔取芯直径:200mm
    3.大钻孔取芯深度:700mm
    4.功率:5.5马力 9马力 13马力
    5.主轴转速:800-1200r/min
    6.机器重量:160kg  180kg 200kg
    7.钻头:人造金刚石钻头

    混凝土钻孔取芯机使用方法:钻机为两立柱立式结构钻孔方向垂直向下,由汽油发动机、变速箱、主轴、钻头、立柱、底座升降结构、冷却给水泵、行走机构等主成。
    由合金钢材料制造螺旋齿轮,齿面高频淬火,能经久耐用,通过一对三角带轮,带动人造金刚石钻头旋转工作,升降结构采用*滚珠丝杠轻松方便,立柱采用厚壁无缝钢管,经精密磨削后镀硬铬表面处理,使钻头作逆时针旋转并作上下移动达到钻孔或取芯之目的。
    另本厂供应混凝土仪器、水泥试验仪器、砂浆试验仪器、土工试验仪器、公路集料仪器、路面试验仪器、养护设备仪器、实验室耗材类,承建各类实验室。

    相关知识:
    一.依据标准
    GB/T50081-2002 《普通混凝土力学性能试验方法标准》 DBJ 14-029-2004 《钻芯法检测混凝土抗压强度技术规程》
    二.仪器设备
    HZ-20型混凝土钻孔取芯机
    三.取样方法
     钻芯部位应由熟悉结构受力情况的设计单位认可,原则上,芯样应在结构或构件的下列部位钻取: 1 结构或构件受力较小的部位 2 混凝土强度质量具有代表性的部位 3 便于钻芯机安放与操作的部位
    4 避开主筋、预埋件和管线的位置,并尽量避开其它钢筋 5 用钻芯法和其它方法综合测定强度时,钻芯部位应在其他方法的测区部位或其测区附近 四.试验方法
    (一) 使用前准备工作
    1、 为保证*正常工作,使用前,先阅读使用说明书,熟悉钻机的结构和使用方法。
    2、 把钻机各部分擦干净、立柱的齿条部位加20#机械油(GB443-64)润滑。
    3、 在需钻孔处先用电钻打1个φ19×50的孔,将钻机移至工作处,调整支撑螺钉,用水平仪观察至水平,此时两滚轮应离地。然后把膨胀螺栓按在φ19×50的孔处上紧。
    4、 钻机固定好后,将水嘴接上水源、拧开水源开关、检查是否有水流出,如有则属正常。 5、 按要求打孔的尺寸装上钻头。
    6、 接通电路、打开电路开关,孔运转几分钟,并转动进给手柄,检查是否灵活,动作可靠,如各部件动作灵活时方可进行操作 (二) 使用中注意事项
    1、 钻机钻孔时,应手感阻力不大,切削平稳,钻时进给速度为4-5m/min左右当钻孔接近完毕时,由于切削力的改变,钻孔有些震动,此时要适当降低进给速度,当切削完毕时,应立即快速提升钻头直至刃口脱离工作,并关闭钻机和切断水源。
    2、 整个钻进过程须保持充分水冷却
    3、 钻孔中和钻孔结束快速提升钻头时,不得停车,而应待钻头刚刚脱离工作时,停止主轴旋转,再将钻头提升。
    4、 钻进中,如发现钻头卡住,应迅速将钻头提升一段,然后再慢慢钻入,切忌硬性钻进而打坏钻头。
    5、 如钻进过程中,电机温度超过70℃,应暂时停机,待冷却后再使用。
    6、 拨动开关钮,正向转动操作手柄,使钻头慢慢解除混凝土表面,待钻头刀部入槽后,方可加压进钻。 7、 如在钻进过程中,出现钻头不能钻进,钻头表面金刚石部分没有全部露出,需用强磨耗材料(如耐火砖,砂轮等)开刃,时钻头表面曾金刚石完全露出,此时用手模表面层,由毛糙感,方可进钻。
    8、 检测报告
    8-1工程名称、委托单位、施工单位、建设单位、设计单位 8-2检测编号、施工日期、检测日期、检测地点、检测部位、检测依据、检测性质、检测类别
