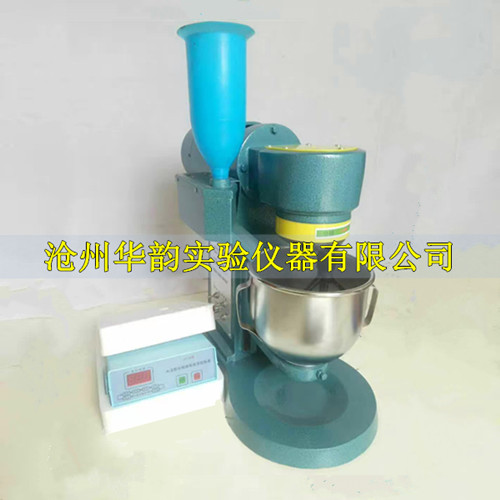

JJ-5型水泥胶砂搅拌机

  •  技术咨询 Telephone counseling
     086-0317-4405653 15612789879
  •  我要选购 Ordering
     086-0317-4405653
  •  产品详细参数:  点击:2803次



    JJ-5型水泥胶砂搅拌机由建材科学院水泥所设计,符合执行强度试验方法的标准设备。也可代替GB3350.1-82用作GB177—85水泥胶砂试验方法的搅拌机。本机是水泥厂、建筑施工单位、有关*院校及科研单位水泥试验室的设备之一。

    主要技术参数:
    搅拌叶宽度:135mm
    搅拌锅容量:5L 壁厚1.5mm
    电源功率:380V 50Hz 550W
    净重:≈70
    搅拌叶转速:r/min
    搅拌叶速度档 自转 公转
    140±5 62±5
    285±10 125±10
    搅拌叶与搅拌叶轴联接螺纹 M18×1.5
    搅拌叶与搅拌锅之间的工作间隙为3±1mm
    电动机为立式分马力双速电动机,功率:0.55/0.37kw
    外形尺寸:600mm×320mm×660mm

    三、主要结构及工作原理:
    1、  结构:主要有双速电机、加砂箱、传动箱、主轴、偏心座、搅拌叶、搅拌锅、底座、立柱、支座、外罩、程控器等组成。
    2、工作原理(见图一)

    双速电动机(1)通过联轴器(2)将动力传给传动箱(10)内的蜗杆(3)再经蜗轮(6)及一对齿轮(7)和(9)传给主轴(8)并减速。主轴带动偏心座(12)同步旋转,使固定在偏心座(12)上的搅拌叶(16)进行公转。同时搅拌叶通过搅拌叶轴(14)上端的行星齿轮(13)围绕固定的内齿轮(11)完成自转运动。搅拌锅(17)与支座(18)用偏心槽旋转锁紧、砂罐内加砂子后,可在规定时间自动加砂或手动加砂,手柄(20)用于升降和定位搅拌锅位置用。

    四、 起吊与安装

    1、本机不设起吊装置,人工搬运即可。

    2、本机安装只需将主机放在平整的水泥平台上,并在底面垫上一层厚5~8mm橡胶板。

    五、操作与使用

    将本机电源插头插入电源插座接通电源,红色指示灯亮表示电源接通,再将程控器插头插入本机程控器插座,程控器数码管显示为0,砂罐(4)内装入1350g标准砂,搅拌锅(17)内装入水225g、水泥450g,将搅拌锅(17)装入支座(18)定位孔中,顺时针转动锅至锁紧,再扳动手柄(22)使搅拌锅(17)向上移动处于搅拌工作定位位置。

    电气操作分手动和自动两种

    1、自动:将旋钮开关1K拨至自动位置,按下程控器启动按钮,即自动完成一次低速30秒——再低速30秒,同时自动加砂——高速30秒——停90秒——高速60秒——停止转动的工作程序。整个过程240秒±1秒。然后,扳动手柄(20)使搅拌锅(17)向下移,逆时针转搅拌锅(17)至松开位置,取下搅拌锅。
    2、手动:将旋钮开关拨至手动位置,本机即转动,根据试验需要,可任意控制低速和高速的转动时间,慢转时控制加砂时间的早、晚、长、短。钮子开关2K控制低速和高速,3K控制加砂和停止加砂。

    注意:插座三相电源接线一定要保证叶片公转方向与机体上所标方向一致,否则极易损坏搅拌机构,如方向相反,可将三相电源线中任意二线对调连接即可。

    六、调整与保养
    1、调整:本机出厂前已将搅拌叶与搅拌锅之间的工作间隙调整到3±1mm范围。
    搅拌叶与搅拌锅的工作间隙调整,可松开调节螺母(15)转动搅拌叶使之上下移动,再用检测杆检测正确间隙后,再旋紧调节螺母(15)即可。

    2、保养:

    (1)应保持工作场地清洁,每次使用后应彻底清除搅拌叶与搅拌锅内、外残余砂浆,并清扫散落和飞溅机器上的砂浆及脏污物,揩干后,套上护罩,防止灰尘。

    (2)本机无外部加油孔。传动箱内蜗轮付、齿轮付及轴承等运动部件每季加黄油一次,加油时,打开上箱盖,再打开传动箱盖即可,支座与立柱导轨之间,升降机构之间应经常滴入机油润滑,每年保养一次,将本机全部清洗并加注润滑油和润滑脂。

    (3)机器运转时遇有金属撞击噪声,应首先检查搅拌叶与搅拌锅之间的间隙是否正确。

    (4)使用搅拌锅时,要轻拿轻放,不可随意碰撞,以免造成搅拌锅变形。

    (5)应经常检查电气绝缘情况,在温度20℃±5℃相对湿度50%~70%时的冷态绝缘电阻≥5MΩ。
