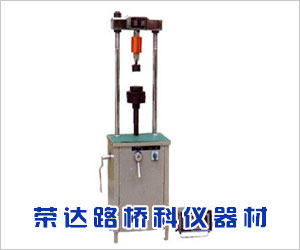

LD-127型路面材料强度试验仪，路强仪,路面强度试验仪,土工试验仪器是一种多功能试验仪，用试验仪及其它配套夹具可进行多项试验，如水泥和石灰稳定土的抗压强度、劈裂强度、回弹模量等试验、沥青混凝土的马歇尔试验、路基土和多种路面材料的承载比(CBR)试验等。
LD-127型路面材料强度试验仪概述：路面材料强度试验仪是一种多功能试验仪(以下简称试验仪)，用试验仪及其它配套夹具可进行多项试验，如水泥和石灰稳定土的抗压强度、劈裂强度、回弹模量等试验、沥青混凝土的马歇尔试验、路基土和多种路面材料的承载比(CBR)试验等。本机具有加载稳定、丝杆行程大、操作简单等优点，是公路施工单位、大专院校及质检部门必备仪器。
主要技术参数
1. 大试验力 100 kN
2. 丝杆上升(下降)速度
快速 50mm/min
慢速 1mm/min
3. 丝杆大行程 200mm
4. 电机功率 550W
5. 电源 AC380V
LD-127型路面材料强度试验仪结构原理
本机由底座、减速箱、立柱、横梁及罩壳等组成。
电动机及控制电器置于底座内，减速箱置于底座上。
横梁、减速箱及底座经两根立柱相联接，横梁并可上下调节，以适应不同高度的试样，横梁下平面可联接测力环。
底座及减速箱外面装有罩壳。
本机加载有两种形式，一种是电动，电动机由同步齿形带传递给减速箱，经减速箱减速后，旋转运动转换成丝杆的垂直运动，从而达到对试样垂直加载的功用。另一种是手动，将调速手柄置于空档，即可用摇手柄进行手动加载。
LD-127型路面材料强度试验仪试验操作方法
用试验仪及其它配套夹具可进行多项试验，如水泥石灰稳定土的抗压强度、劈裂强度、加弹模量等试验、沥青混凝土的马歇尔试验、路基土和多种路面材料的承载比(CBR)试验。
1、马歇尔稳定度试验
(1)测量试件的高度
用游标卡尺量取试件的高度，至少取圆周等分四点的平均值作为试件的高度，精确至1mm。
(2)测定试件的密度
先在天平上称量试件在空气中的质量，然后称其在水中的质量(如试件空隙率较大时应采用蜡封法)，精确至0.1g。
或
其中： Dm — 试件密度 g /cm3
W — 试件在空气中质量 g
W1 — 试件在水中质量 g
W2 — 封蜡后试件在空气中质量 g
W3 — 封蜡后试件在水中质量 g
Gp — 蜡的比重
Gw —常温水的密度 (1g /cm3)
(3)测定试件的稳定度
a.将测定密度后的试件及马歇尔试验的上、下压头，置于温度为60o±1o石油沥青的恒温水槽保持至少30~45分钟。
b.将上、下压头从水槽中取出拭干净内面，在下压头的导棒上涂少量黄油，再将试件取出置下压头上，盖上上压头，然后装在加载设备上。
c.将流值测定装置安装在导棒上，使导向套轻轻地压住上压头，同时将流值计读数调零。
d.在上压头的球座上放妥钢球，并对准测力环的压头，然后将测力环中百分表读数对零。
e.将量程0~30 kN 的测力环装在试验仪上，调整加载速度为 50 mm /min，启动试验仪，当载荷达到大值的瞬间，读取测力环中百分表及流值计的流值读数。
注：从恒温水槽中取出试件至测出大载荷值的时间，不应超过30s。
2、承载比试验
(1)泡水膨胀量测定
a.试件制成后，取下试件顶面的破残滤纸，放一张好的滤纸，并在其上安放附有调节杆的多孔板，在板上加足够的载荷板，使试件面上的压力等于该材料层上路面的压力。
b.将试筒与多孔底板一起放入水槽内(先不放水)，并用拉杆将模具拉紧，安装百分表，并读取初始读数。
c.向水槽内放水，使水自由进入到试件的顶部和底部，泡水期间，槽内水面应保持在试件上顶面约250mm以上，通常试件需泡96小时。
d.在96小时终了时，读取试件上百分表读数，并用下式计算膨胀量：
e.从水槽中取出试件，倒出试件顶面的水，静置15分钟，然后卸去附加载荷的多孔板、底板及滤纸，并称重，计算试件的温度和密度的变化。
(2)贯入试验
a.将泡水试验终了的试件放到试验仪的升降台上，在贯入杆周围放置预定数量的载荷板。
b.先在贯入杆上施加4500g 载荷，然后将测力和测形变的百分表指针调零。
c.在试验仪上安装量程为0~50 kN的测力环，调整加载速度为1mm/min,并启动试验仪,记录测力环内百分表某些整读数
(如20、40、60 …)时的贯入量,并需注意，使贯入量为2.5 mm时，能有5个以上的读数。因此测力环百分表的*个读数应是0.3mm左右。
试验结果计算并 绘制压力(单位压力)—贯入量曲线，将单位压力作为横坐标，贯入量作为纵坐标，绘制曲线。
一般采用贯入量为2.5 mm时的单位压力(kPa)与标准压力之比作为材料的承载比，因此承载比= 单位压力/0.7 ×* ，同时计算贯入量为5.0mm时的承载比。
如贯入量为5.0mm时的承载比大于2.5mm时的承载比，则试验要重做，如结果仍然如此，则采用5.0mm时的承载比。
3、回弹模量试验
a.在试验仪上安装量程为0~50kN的测力环。
b. 将试件和试筒的底面放在试验仪的升降台上。
c.将百分表支架固定在试筒两侧的螺孔内，将承载板放在试件表面中央位置，并与试验仪的贯入杆对正。
d.将百分表和表头安在支杆上，并将百分表测头安放在承载板两侧的支架上
e.将预定的大压力分为4~6份，作为每级加载的压力，施加*级载荷(如为预定压力的1/5，待载荷作用达60s时，记录百分表的读数，同时卸去载荷，让试样的形变恢复到30s时，记录百分表读数。
f.施加*级载荷(为预定大载荷的2/5)，待载荷作用1min，记录百分表的读数，并卸去载荷，卸荷后到30s时记录百分表读数，并施加第三级载荷，如此逐级进行，直到做完后一次试验。
g.试验结果计算：
一级载荷下的回弹形变I
I=加荷时读数 - 卸荷时读数 ，mm
以单位压力P为横座标(向右)，回弹形变为纵坐标(向下)，绘制P与I的关系曲线。若开始段出现凹现象，需进行修正，一般情况下将*点和*点联成直线，并延长此直线与纵坐标相交，此交点为新原点。
