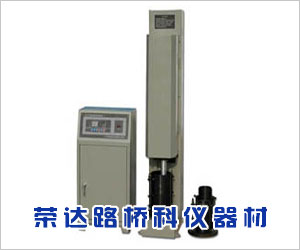

【产品名称】DZY-Ⅱ型数控多功能电动击实仪，电动击实仪主要用于公路、铁路、水利、建筑地基填土工程设计，以标准击实方法在一定的击实功下，测定土的含水量与干密度之关系，以确定该土的较好含水量与相应的大干密度，该仪器是根据交通部颁发的公路试验行业标准研制的，其结构能完全符合（公路土工试验规程）中击实（T0131-93）承载比实验（CBR）（T0134-93）回弹模量试验（T0135-93）中的击实试样制作要求，并具有轻型击实和重型击实两种功能。
技术指标：
1. 重型击实试验：
部标：锤重4.5千克；落锤高度450毫米
*标：锤重4.5千克；落锤高度457毫米
2. 轻型击实试验：
部标： 锤重2.5千克；落锤高度300毫米
*标： 锤重2.5千克；落锤高度305毫米
3. 适用试模筒直径：
部标： Φ100毫米；Φ152毫米
*标： Φ102毫米；Φ152毫米
4. 锤头直径：
部标：Φ50毫米
*标：Φ51毫米
5. 锤击速度：30次/分
6. 电机规格：380伏；550瓦；1400转/分
多功能电动击实仪用途：
多功能电动击实仪,土工击实仪具有轻型击实和重型击实功能，适用于试验室和现场土工试验用。
特点：
多功能电动击实仪,土工击实仪适用于公路、铁路、水利、建筑地基填土工程设计，以标准击实方法在一定的击实功下，测定土的含水量与干密度之关系，以确定该土的较好含水量与相应的大干密度。借以了解土的压实性能作为工地土基压实控制的依据。
本仪器符合(GB-7960/87)标准，是根据交通部颁发的公路试验行业标准(T0131-93)研制的机电一体化仪器，其结构性能完全符合承载比试验(CBR)(T0134-93)，回弹模量试验(T0135-93)中的击实试验试件制作要求。可制作φ152毫米及φ100毫米灰土及粒石试件模块，具有轻型击实和重型击实功能，控制部分采用电脑芯片处理，操作过程中能实现自动计数、自动停机、自动循环工作。该仪器工作可靠、操作方便、锤迹分布均匀、试块质量好等特点。适用于试验室和现场土工试验用
安装与调试
1．将本机放置在平整的水平面上。
2．将主机上伸出的导线接到控制器后面板的输出端。（10芯）
3．将电源线接到控制器后面板的输入端。（4芯）
4．将电源线插头插上电源上。
5．按下控制器上的置数/启动钮，使之处于置数状态。
6．拨动置数盘，使之为03。
7．按下电源开/关钮，电源接通。
8．按置数/启动钮，使之弹起，机器开始运转。
9．待自动停机后，若击实锤被提起，则接线正确，可正常工作；若击实锤落在试筒内，则电机是反转，应将电源插头的任意两根火线调换位置，再次试机，直到自动停机后击实锤处于提起位置。
多功能电动击实仪使用方法
1、接好电源线，合上电源开关，显示屏显示GOOD。
2、把控制器“移停”开关拔至“移动”位置。
3、转动工作台前挡架上的换位档块，使其短边处于工作位置，插好定位销。
4、安装好φ152毫米试筒，并加入*层填料，按数字键输入每层击实次数，并正确显示在显示屏上。
5、按“启动”键，仪器开始工作，每当落锤计数为7的倍数时，工作台向后移动一次以保证击实锤落在试筒的中心位置，*层击实后仪器自动停机。
6、做*层击实时，添加填料后，直接按“启动”键，仪器开始工作，第三层操作方法与此相同，可准确完成试件制作。
7、按“暂停”键可实现随时停机，不影响连续计数，按“启动”键可继续工作，暂停工作时不可使压杆装置处于压紧位置。
8、制作φ100毫米试件时，转动工作台前挡架上的换位档块，使其长边处于工作位置，并插好定位销，把控制器上“移停”开关拔至“停”位置，其它步骤同制作φ152毫米试件一样。
多功能电动击实仪操作规程
将制备好的试样，分3-5 次倒入筒内，每次将试样倒入筒中 后，整平表面并把样筒固定在机器上。数控多功能电动击实仪
（1）152mm（大试筒）试样：
① 按三层法，每次800~900g 试样（击实后的试样等于或略高于筒的1/3） ；按5 层法时，每次约400~500g（击实后的试样等于 或略高于筒的1/5） 。
② 设备击实次数；
③ 拔下旋转插销；
④ 关好主机护罩；
⑤ 按一下移台按钮，此时移台指示灯亮，按下启动按钮，开始程 序击实。
（2）100mm（小试筒）试样：
① 大筒按三层法时每层需试样1700g 左右，五层法时每层需试样900~1100g 左右
② 设定击实次数。
③ 插入旋转插销；
④ 关好主机护罩；
⑤ 按一下移台按钮，此时移台指示灯灭，按下启动按钮，开始击实，此时机头不旋转，连续沿边缘击实。如击实途中需停止击 实或有其他不正常情况，按下暂停按钮，机器停止工作。
