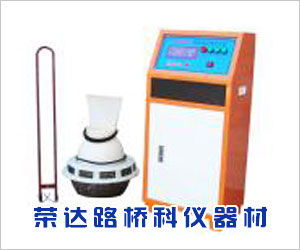

BYS-III型负离子加湿式养护室,混凝土养护室控制仪

[产品名称]:BYS-III负离子加湿式养护室，混凝土养护室控制仪
适用于各水泥制品厂和建筑、公路施工单位以及科研质检部门对水泥、混凝土、水泥制品试样进行强度，定型性凝结时间作标准养护。
养护室三件套含温湿度双数显程控仪，雾化器、水箱。养护室主机分体温湿度双数控，可控15m²-25m²。本控制仪另一特点为三通道设置，常规单通道设置时，可控制20m3以下空间的温湿度，当用户选择二、三通道时只要增加一台或二台加湿加热水箱，即可控制达50m3和70 m3空间的温湿度。产品符合GB/T 50081-2002《普通砼力学性能试验方法》和ISO2736、JTGE30-2005等标准的要求。

[主要特点]：
1.采用高精度数字温度传感器和长寿命湿度传感器，并可直接互换。
2.加热制冷双路控制输出，断续式PID调节，并可以设置成位式控制。
3.自动加湿，并具有可随意设定时间间隔的定时加湿功能。
4.自动判别加热或者制冷调节，无需手动设置加热器或者压缩机开关，可以设置压缩机延时保护时间。
5.触摸按键输入，数据参数断电记忆。
6.操作简单，只需打开电源开关即可。
[ 主要技术参数]：


混凝土养护室控制仪操作规程：
1、设备加电前应详细阅读说明书，检查水路电路安装无误，并开启水龙头，使加热罐加足水，而且把室内加热箱也加足水。
2、通电源，机器即按出厂设置运行。设置方法：如需设置温度控制值20±1℃，湿度控制值92±2%。即：
(1)按住“设置”键约5S后，至显示湿度控制窗的右起*位闪烁，按“▲”键，修改该项参数，修改完毕后，再按“  ”键移位则*位闪烁，调至显示值为92。
(2)按“设置”键，至显示温度控制上限控制窗的右起*位闪烁，按“▲”键修改该项参数，修改完毕后，再按“  ”键移位则*位闪烁，修改完毕后，再按“  ”键移位则第三位闪烁，调至显示值为21.0。
(3)按“设置”键，至显示温度控制下限控制窗的右起*位闪烁，按“▲”键，修改该项参数，修改完毕后，再按“  ”键移位则*位闪烁，修改完毕后，再按“   ”键移位则第三位闪烁，调至显示值为19.0后按“确认”键退出。
3、如果在冬天或夏天，只要选择单热或单冷工作即可，控制开关在面板上(开关上翘为开状态，开关下翘为关状态)。
4、如上限为21.0℃,下限为19.0℃,处于制冷状态时,温度下降到20.2℃时停止加热。
5、除特殊调试外，工作人员进标养室应关机。对冷凝器、喷头应定期清理积垢，以保证工作效率。使用一段时间后，或水槽、纱布沾上灰尘、油污等，应及时清洗和更换，否则会使湿度值偏高。
结构与工作原理

1、该控制仪由控制箱、加湿器、不锈钢加热水箱和空调(自备)四大部分组成，其温、湿度的控制均由数显仪表自动交换，无须人工控制。

2、工作原理

(1)温控：当养护室内的温度高于控制仪的上限给定值时，控制系统即输出制冷信号，控制单冷空调，外接负载工作，反之，温度低于控制仪的下限给定值时，主机即加热，当达到控制要求时自动恢复到恒温状态，如此反复达到控制温度的目的。用户如果安装的是冷暖型空调，则不能去掉遥控装置，宜把空调调整在目标控制温度的下限，利用本控制仪把温度控制在更精确的状态下。

(2)湿控：当养护室内的湿度低于控制值时，控制系统输出加湿信号，控制主机加湿器工作，室内湿度达到要求后即自动停止工作。控制仪还设置有手动加湿功能，只要按下控制面板上的手动加湿按钮，即可进行人为加湿。

混凝土养护室控制仪安装及使用方法

1、安装方法

(1)首先将控制箱固定在养护室外,固定位置以方便操作为宜。选择近位置将温湿度探头放入养护室内并固定好,温湿度传感器分别按编号连接到控制仪。养护室应有良好的保温性和密封性，空间大小符合要求。

(2)   然后将主机放于养护室中心位置，用塑料水管将增湿器进水口与自来水管连通，打开水龙头(常开小量)进水能自动控制，水位须高于电热管，以免电热管脱水烧毁。加热、加湿插头分别插在控制箱的插座上。

(3)单冷空调器安装前需将控制系统拆除，然后将压缩机的电源插头直接连接在制冷插座上。注意：如果安装冷暖型空调，不要把空调接入控制仪，让空调独立运行即可。

(4)   在安装时须接好地线，电源须经闸刀开关才能接至控制仪上。

2．使用方法：

(1)   仪器出厂时已按控制20℃±2℃设定好工作程序，用户不必再设定。

(2)   利用空载情况下，对控制仪进行试运行，当输出信号无误后，接好外负载(把制冷、加热、加湿的电源插头分别插入控制仪身后的插座上)，接上水源即可工作。

混凝土养护室控制仪注意事项：

1、控制仪外壳须可靠接地。

2、加湿器内严禁缺水，以免将加热管、加湿器烧坏，进水阀不应关闭，也不要开的过大。

3、保持水箱清洁，定期清洗以保证加湿器正常工作，严禁将试件放入水箱浸水，严禁在水箱中洗手等，污染和损坏控制仪。如果加热装置在升温时，每次工作超过一小时说明该养护室保温不良或容积太大，用户需另选配增加一台或二台加热加湿器，控制信号可由控制仪直接引出。

4、本控制仪应置于通风、干燥、无腐蚀性介质的环境中使用。

5、因质量问题而引起的故障，自出厂之日起负责保修半年。

6、使用本仪器的用户，如果电压不稳定，须安装稳压电源。
