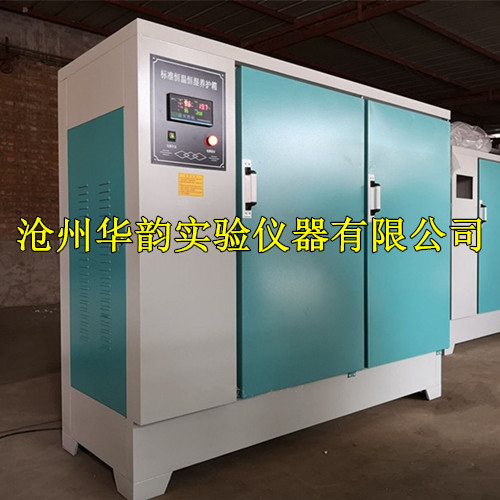

【产品名称】SHBY-40B/60B/90B型混凝土标养箱是根据GB1345-99《水泥标准稠度用水量凝结时间安定性检验方法》和建材研究院及有关部门提供的技术资料开发设计制造的，适用于大、中、小型水泥厂，建筑和建工部门做混凝土、水泥试件凝结养护之用。
主要技术参数：
1、控湿温度：RH95％以上
2、控制温度：20℃±1℃
3、电源电压：220V/50HZ
4、加热功率：800W
5、制冷功率：145W
6、增湿功率：45W
7、增 湿 量：400毫升/小时
8、增湿器容积：5.5L
9、箱内空间：
40B型上下开门可放1503混凝土试块20组（60个）（加热管功率1000W）
外观尺寸（长×宽×高）：1120×630×1550mm
内胆尺寸（长×宽×高）： 700×520×1250mm
60B两开门可放1503混凝土试块40组（120个）（加热管功率2000W）
外观尺寸（长×宽×高）：1640×620×1470mm
内胆尺寸（长×宽×高）：1200×500×1100mm
90B 三开门可放1503混凝土试块60组（180个）（加热管功率2000W）
外观尺寸（长×宽×高）：1980×700×1460mm
内胆尺寸（长×宽×高）：1550×630×1200mm
混凝土标养箱主要结构
养护箱由箱座、箱体及箱顶三部分组成。外壳采用*冷轧板，外壳与内胆之间用高性能保温材料填充，箱体外表面采用聚氨脂静电粉沫喷涂，美观大方。
工作原理：
当箱内温度低于或高于温控仪给定的数值时，温湿度控制仪便输出加热（或制冷）信号，指令电加热器（或制冷系统）工作，经过一段时间后当箱内温度在温湿度控制仪所给定的数值范围内时、电加热器（或制冷系统）即自动停止工作。如果箱内相对湿度低于90%时（出厂时设定在90%），温湿度控制仪指使超声波加湿器工作加湿（出雾量大小用户可根据需要转动加湿器调节旋钮调整，详细情况请参阅加湿器使用说明书），超过指定值后即停止加湿。在养护工作过程中，如果加热水箱内水位低于水位线时，应加水。
使用说明：
1. 养护箱安放应注意地面平整，就位后请先旋松右前侧调节脚的十字把手，让活动脚自动顶出至地面，然后旋紧十字把手，养护箱即可保持稳定。
2. 拧下放水口方头管堵,将附件直嘴水龙头绕上生料带后换上。（请注意节头处不应漏水）。
3. 打开下箱门，向下水箱加水，视水深至8~10cm为宜。排水时只要打开直嘴龙头将加热水箱中的废水直接排出。
4. 加湿器加水：请参阅加湿器使用说明书，（加湿器水箱有效容积7.5L,zui大雾量连续工作时间为18小时）。养护箱在出厂前其雾量选择旋钮和自动恒湿旋钮均已调好，超声波加湿器的工作与停止，直接由温湿度控制仪控制，使用过程中需注意加湿器水箱的水位情况,不得断水。
5. 温湿度传感器的检查：打开箱门，取出水盒，加入蒸馏水，再把水盒放回箱内，将湿度传感器的纱布浸入水盒内。操作中注意保持洁净，避免油污。然后检查温湿度控制仪温度、湿度值的设定。产品出厂时已设定为20℃±1℃，如无特殊需要，用户无须改动。
水泥标准恒温恒湿养护箱注意事项
1. 养护箱就位后需静止24小时后方可开机使用。
2. 如果输入工作电压超过AC220V±22V范围时应使用稳压器。
3. 每次开机前须检查加湿器水箱中水位是否到位，如不足需加至规定水位。
4. 养护箱内湿度传感器上的脱脂棉纱须定期更换，水盒内的蒸馏水的水温不得高于箱内温度，并不得断水，干温传感器不得有积水，否则将使湿度误显示为99%。
5. 每当养护结束后，操作人员须将箱内的水及水汽等放清擦干，箱内不要放置任何杂物，以延长仪器的使用寿命。
6.养护箱在搬运过程中需小心轻放，其箱体倾斜度不得超过30°。
7. 长期不用时，请拔掉电源插头，放掉水箱中的水，清洁内箱体及加湿器换能片。
混凝土标养箱工作原理：
当箱内温湿度高于设定温湿度时温控器控制制冷，去湿系统工作，当箱内温湿度低于设定温湿度时，温控器控制加温加湿系统工作，反复循环将温湿度控制在设定温湿度范围内，为了避免温控器继电器频繁动作可调节回差电位器使继电器动作范围在0℃一1℃内变化。
使用说明：
1、 将仪器置于通风干燥的环境下，安放平稳检查箱门开关是否灵活。
2、将面板按钮全部置于OFF。
3、 向水箱内加水至末层搁架以下。
4、 将插头插入具有良好接地的220V插座中。
5、 调节温湿度控制器按钮设定所需要的数值。
6、 依次按动电源，制冷、制热、加湿按钮，仪器随即进入工作状态。
混凝土标养箱使用及操作
1、 根据产品的说明，首先将养护箱安放到离热源远些的地方。将箱内的传感器水瓶装满清水，将探头上的棉纱放入水瓶中，在养护箱侧面的配电箱内有加湿器,注意进水口要保持过滤。
2、 将箱内水槽加入清水，水的位置须没过加热圈，以防干烧。
3、 检查接线是否可靠、电源电压正常之后，接通仪表电源，仪表上电复位，进入工作状态，开始对温湿度进行测量、显示和控制，这时须打开前面开关才能工作。
4、 干温、湿温显示
仪表正常工作情况下，湿度窗显示当时的环境湿度，温度窗显示干温，湿度设定窗显示需控制的湿度，上限设定窗显示控制温度的上限，下限设定窗显示控制温度的下限。当需要看湿温时，可按“▲”键，此时湿率窗显示“T2”，表示此时温度窗显示为湿度，再按“▲”键，此时湿度窗显示“U”，表示此时温度窗显示的为电源电压，再按“▲”键或15S不按可返回原来状态。
5、 日期、时间的显示及校准
仪表加装日历时钟打印接口电路后，日期、时间的显示及校准方法如下：按住“设置”键约5S至湿度设定窗的右位开始闪烁后，再按“设置”键，则上限设定的右位开始闪烁，再按“设置”键，则下限设定的右位开始闪烁，再按“设置”键，则原湿度显示窗显示“dl”，经IS延时后，湿度窗显示“年”，温度窗左边两位显示“月”，右边两位显示“日”，右位开始闪烁，可用“▲”键置数，用“ ”移位。显示的日期正确后，可按“设置”键，至原湿度显示窗显示“d2”后，经IS延时后，湿度窗显示“时”，温度窗左边两位显示“分”，右边两位显示“秒”，右位开始闪烁，可用“▲”键置数，用“ ”移位。显示的时间正确后，可按“设置”键进入下一菜单，或按“确认”后退出设置返回工作状态。
6、 工作参数的设置
出厂前，仪表的参数已设置温度控制值20.0±1℃，湿度控制值92%±2%。因此开机即能正常工作。如要修改设置，请仔细阅读本说明书并参照下面举例进行。仪表在工作状态下按住“设置”键约5S后进入设置状态，按“退出”键退出设置状态返回工作状态。连续按“设置”键，将依次显示各项参数，如果要对某项参数的具体数值进行显示或修改，则在显示该项参数后，按“▲”键，修改该项参数，此时右起*为闪烁，可按“▲”键置数，修改完毕后，再按“ ”，则*位闪烁，可用“▲”键修改直至把每一位都修改正确。如果某一位正确不需修改，可按“ ”跳过这一位，直接进入下一位的修改。
设置举例：需设置温度控制值20.0±1℃、湿度控制值92%±2%。
① 按住“设置”键约5S后，至显示湿度控制窗的右起*位闪烁，按“▲”，修改该项参数，修改完毕后，在按“ ”键移位则*位闪烁调至显示值为92%。
② 按“设置”键，至显示温度控制上限控制窗的右起*位闪烁，按“▲”，修改该项参数，修改完毕后，再按“ ”键移位则*位闪烁，修改完毕后，在按“ ”键移位则第三位闪烁，调至显示值为21.0℃。
按“设置”键，至显示温度控制下限控制窗的右起*位闪烁，按“▲”键，修改该项参数，修改完毕后，再按“ ”键移位则*位闪烁，，修改完毕后，在按“ ”键移位则第三位闪烁，调至显示值为19.0后按“确认”键退出。
