【产品名称】LM-21型沥青混合料大理论密度仪，沥青混合料大相对理论密度仪
一、适用范围

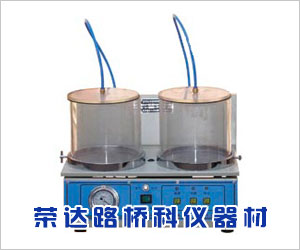

本仪器适用于真空法测定沥青混合料理论大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。仪器不适用于吸水率大于3%的多孔性集料的沥青混合料。本仪器由机架、进口真空抽气机、震动器、空气阀、真空表、真空容器及控制电器等组成，其结构合理，使用方便，能同时进行两个试样的平行试验。
二、主要技术参数：
电源电压 220V±10% 容器容积4300ml×2只
抽气机功率160W 压力范围0—100kpa
振动机功率30W 外形尺寸530×500×360
三、试验方法
按公路工程沥青及沥青混合料试验规程（JTJ052-2000）中T0711—1993进行。
1、按本规程T0701沥青混合料取样方法或从沥青路面上采取（或钻取）沥青混合料试样。试样数量不少于如下规定数量：
沥青混合料中集料公称大粒径（mm） 少试样数量（g）
37.5 4000
26.5 2500
19.0 2000
13.2、16.0 1500
9.5 1000
4.75 500
2、将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到小于6.4mm。若混合料坚硬时可用烘箱适当加热后分散，一般加热温度不超过60℃，分散试样应用手掰开，不得用锤打碎，防止集料破碎。当试样是从路上采取的非干燥混合料时，应用电风扇吹干至恒重后再操作。
3、负压容器类型
4、负压容器标定方法：将B、C类负压容器装满25℃±0.5℃的水（上面用玻璃板盖住保持完全充满水），正确称取负压容器与水的总质量（m b）。
5、采用A类容器时，将容器全部浸入25℃±0.5℃的恒温水槽中，称取容器的水中质量（m I）。
6、将负压容器干燥，编号称取其质量。
7、将沥青混合料试样装入干燥的负压容器中，称容器及沥青混合料总质量，得到试样的净质量m a ，试样质量应不小于上述规定的小数量。
8、在负压容器中注入约25℃的水，将混合料全部浸没。
9、将在负压容器与真空泵、真空表连接，开动真空泵，使真空度达到97.3kpa（730mmHg）持续15min±2min。
10、然后强烈振荡负压容器，使水充分搅动混合料，除去剩余的气泡。每隔2min晃动若干次，直至不见气泡出现为止。为使气泡容易除去，可在水中加有0.01%浓度的表面活性剂（如每100ml水中加0.01g洗涤灵）。
11、当负压容器采用A类容器时，浸入保温至25℃±0.5℃的恒温水槽，约10min后，称取负压容器与沥青混合料的水中质量（m2）。当负压容器采用B、C类容器时，将装有沥青合料试样的容器浸入保温至25℃±0.5℃的恒温水槽，约10min后取出，加上盖，使容器中没有空气，擦净容器外的水分，称取容器、水的沥青混合料试样的总质量（mc）。
四、仪器使用方法
1、仪器使用方法为，负压容器内放入按试验规范中规定的试样数量后，再加入25℃的水将混合料全部浸没，但水量不宜过多，以免吸入抽气泵内。
2、把负压容器放入仪器平台上的定位圈内，盖好上盖，并压上压杆，然后关闭放气阀，开启抽气开关，使负压达到97.3kpa时，关闭抽气开关保压15分钟后，再开启震动开关，震动方式有两种可选，一种是连续震动，一种为间断震动，即震动1分钟，停2分钟循环工作，直至水中无气泡为止。
五、注意事项
1、仪器内装有空气干燥装置，保障进入真空泵内的气体为干燥气体，若因错误操作发现有水抽入至管路中需打开箱体后盖，将干燥装置打开进行干燥处理。
2、在真空泵启动以后，若真空表指针停止不动或者在原位不停地抖动，此为料筒密封不严或管道漏气。若料筒密封不严操作者可以用手稍用力将筒盖四周向下压紧一下，待指针正常转动以后松开即可。
3、试验结束以后，应及时清洗试筒，擦干试筒、筒盖、震动台及仪器各处的水迹。
4、拆开包装箱后，将仪器水平安装在干燥、通风及清洁的场所，环境温度不通超过40℃。
5、严禁因操作失误洒落出的水滴滴入仪器箱体。
6、非本公司*技术人员除换油和干燥干燥装置外严禁拆卸仪器各部分的防护板，违者造成的仪器损坏，责任自负。
7、真空泵注意事项的维修保养：
（1）被抽气体的温度不能超过40℃，使用环境温度为：5℃-40℃。
（2）严禁无油运转。泵运行时，严禁堵塞排气口。试验过程中会产生油雾状气体从箱体散出，属于正常现象。
（3）长期工作应经常注意泵油是否充足，油箱内存油不能低于油标中心，油量不足将会影响工作性能，甚至损坏零部件。
（4）要保持油的清洁，新泵使用后要求在250-300小时换新油一次，若泵油在使用中变脏、浑浊、进入水份或其它挥发性物质时应及时换新油，以免影响真空度或无法运转。*用真空泵油，也可用20号以上机械油。
（5）更换新油前应开机运转15-30分钟，使油变稀，停泵后旋去放油螺丝，把泵内污油全部放出，再从进气口灌入新油300ml，启动电机运转1分钟，对泵腔内部进行清洗，反复2-3次，确认清洁后，装上新油即可使用。
六、装箱清单
1、仪器 1台
2、电源线 1根
3、保险丝 2只
4、产品合格证 1份
5、使用说明书 1本
