CBC4320型钢筋残余变形测试仪
一、主要指标
1、满足标准：JGJ107-2016《钢筋机械连接技术规程》

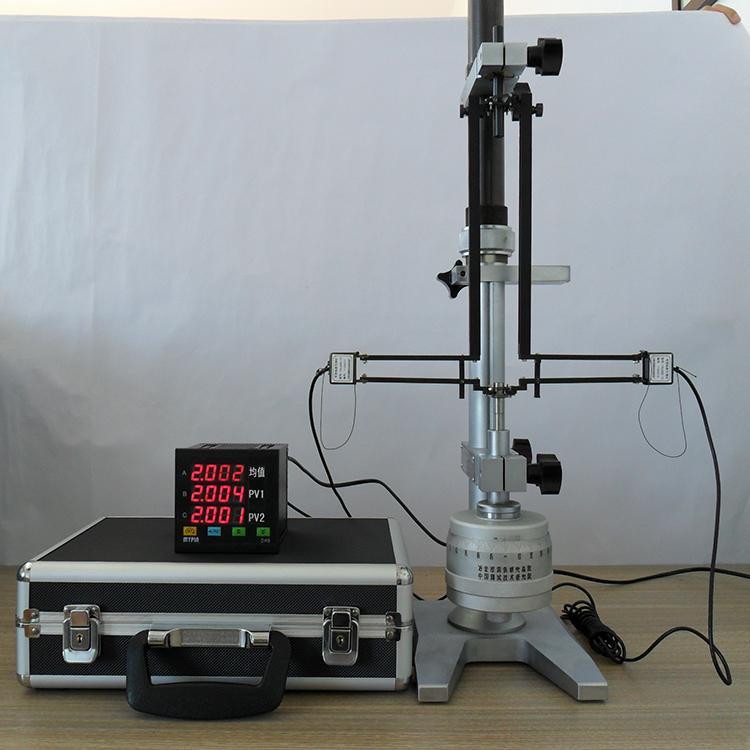

2、标定仪器：GWB-200B高精度引伸计标定器（量程0～25mm，分辨率0.0002mm）
3、测量钢筋直径（mm）：φ5～φ40
4、测量分辨值（mm）：0.001
5、精度等级：1
6、数显表显示含义：
均值：表示PV1和PV2两路的平均值
PV1 ：表示一路引伸计变形测量值
PV2 ：表示二路引伸计变形测量值
二、主要特点

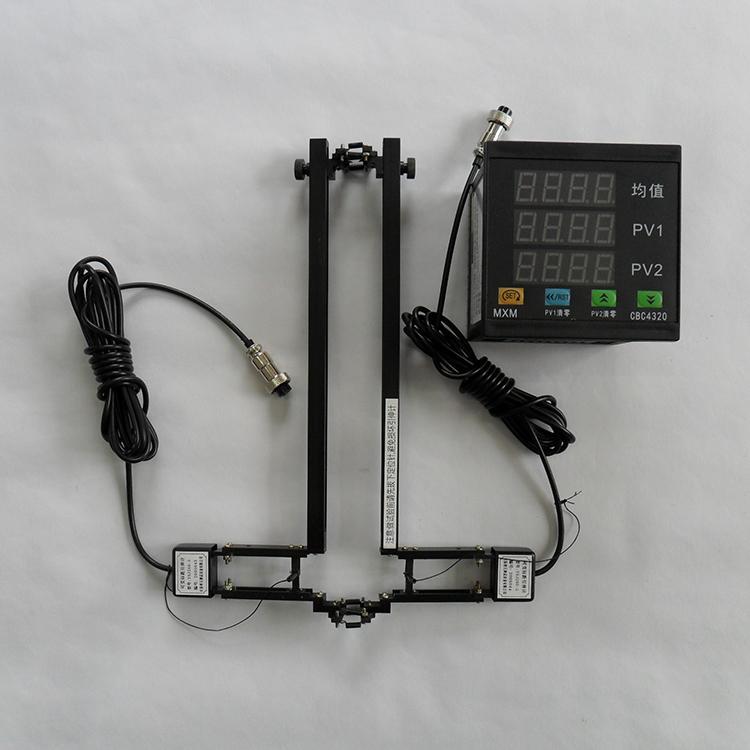

1、钢筋机械连接残余变形测试仪由两只高精度可变标距引伸计，灵敏度保持一致，组成双侧引伸计，直接测量试样的两侧平均变形量，测量结果准确；
2、两只引伸计测量标距可调，范围50～260mm，量程5mm或10mm；
3、四位三排两输入高精度数显表，电路部分采用24位A/D高精度IC芯片设计，实时显示两只引伸计的真实变形量，数值稳定可靠；
4、数显表设置简单，带有密码锁设定功能，避免误操作改动设定值；
5、双侧引伸计和钢筋之间采用弹性连接（例如：弹簧和皮筋套），试样夹持方便，使用寿命长；
6、本仪器由人员根据实际情况精心设计，结构合理，非常适合于建筑质检部门检测使用。
三、主要配置
1、可变标距引伸计 两只；
2、高精度数显表 一台；
3、常用工具附件 一套；
4、使用说明书 一份；
5、仪器包装箱 一个（340×230×110mm）。
四、有关说明
1、标准JGJ107-2016《钢筋机械连接技术规程》规定，通过圆柱套筒机械连接的两根钢筋，在单向拉伸试验中，接头的变形性能等级要求：残余变形u0≤0.10mm（钢筋直径d≤Φ32mm）和u0≤0.14mm（钢筋直径d＞Φ32mm）。实际工作中测量到的残余变形一般在0.030mm至0.080mm之间。残余变形量很小。
2、钢筋残余变形测试仪只有采用双侧引伸计测量得到的数据才是较准确的；
3、双侧引伸计和钢筋之间只有采用弹性连接（例如：弹簧和皮筋套），这样测量得到的数据才是较可靠的。多次实验证明：采用机械式刚性连接虽然连接方便，但是测量的数据误差大，大于1%，重复性差，数据不可靠，不能通过计量检定。
