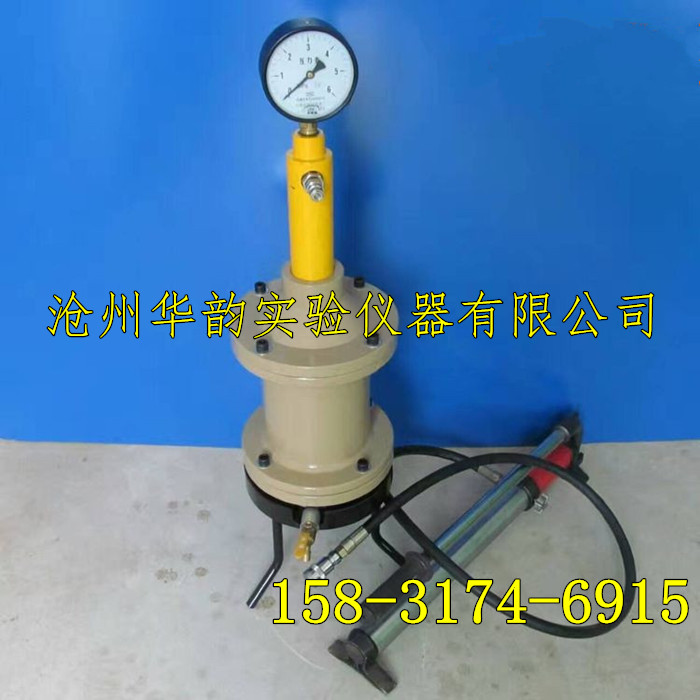

SY-2型混凝土压力泌水仪

  •  技术咨询 Telephone counseling
     086-0317-4405653 15612789879
  •  我要选购 Ordering
     086-0317-4405653
  •  产品详细参数:  点击:762次


     SY-2型混凝土压力泌水仪(砼压力泌水仪)是根据GB/T50080-2002标准制作,主要是测定泵送混凝土在一定压力状态下的泌水量,进而计算泌水率及压力泌水率比的专用仪器。用于骨料粒径不大于40mm的混凝土拌合物压力泌水测定。测值准确、操作简便、体积小、重量轻、脱模方便,其各项技术指标符合*家JC473-92标准。该仪器主要由液压千斤顶、压力表及上盖活塞、试料筒、底座等组成。
    二、主要技术参数
    型号:SY-2
    压力表大量程:6MPa
    小分度离值:不大大于0.1MPa
    缸体内径:125±0.02mm
    缸体内高:200±0.2mm
    工作活塞直径:125mm
    工作活塞压强:3.2MPa
    筛网孔径:0.315mm
    净 重:≈20kg
    三、使用
    1、打开上盖,将需要测试的砼拌合物装入试料筒内,用捣棒由外围向中心插捣25次,加上活塞,并将活塞的出气孔螺丝拧下,压下活塞至刚接触混凝土表面,拧紧出气孔螺丝,盖好上盖扳紧螺母,接好手动泵与千斤顶的快速接头(详见结构简图)
    2、接顺时针方向拧紧手动蹦回油阀,扳动手动泵手柄,将油压加至30mpa(压力表显示值),此时活塞对砼拌合物的压强为3.0mpa.
    3、当油压达到30Mpa时,立即打开泌水阀门,并将泌水接入1000ml量筒内,同时开始计时,并在10秒和140秒分别读取泌水量V1和V140、作为计算泌水率的基本数据。
    4、取得数据后,按逆时针方向拧松回油阀,使系统卸压,取下上盖和试料筒,将试料筒安放在脱模器(随机附件)上,盖好上盖,拧紧两个螺母。在按顺时针方向拧紧回油阀,给千斤顶加压至砼及活塞自动脱落,拆下上盖和试料筒,拧松回油阀,人工压回千斤顶活塞,一次试验结束。
    四、维护与保养
    1、每次试验结束后,要将仪器用水冲洗并擦干,如长期不用,用将无油漆的零件表面涂油防锈。
    2、在安装时,试料筒不得倒置,其下端外侧涂少许润滑脂,以使其能顺利插入底座,并与“0”形圈密封。
    3、如油泵却油致使压力上不去,可将油泵后盖打开,按下内六角螺栓,加入20号机油,重新装好即可。
    五、千斤顶使用方法
    1、将油泵橡胶管上的快速接头套向后拉,再与千斤顶的接头配合、然后分别旋紧油泵及千斤顶的回油阀杆,将手柄上下拉压,即使用。工作后将上述螺钉同时放松使其恢复原状。
    2、油泵如需加油,应卸下尾部的橡胶盖和M8内的六角螺钉,露出油管即可加油,油液须清洁。
    3、利用接长管作多项举时,根据需要选用适当的长度和顶头。
